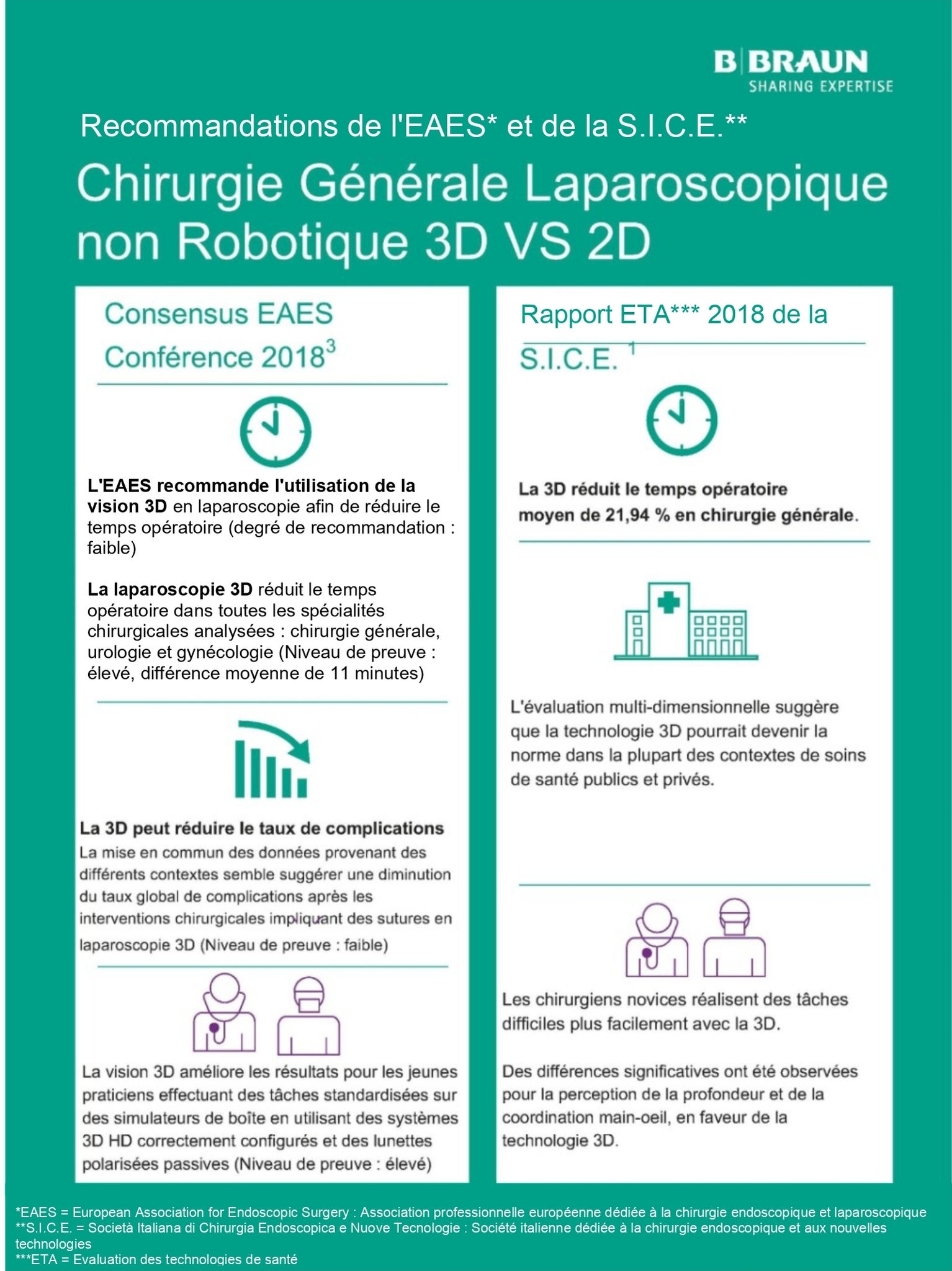

Chirurgie générale laparoscopique non robotique 3D vs 2D

En savoir plus sur la 3D

Comment fonctionne la 3D ?

3D est l’acronyme de tridimensionnel et est synonyme de vision stéréoscopique. L’un des avantages d’avoir deux yeux est la capacité de perception de la profondeur. Parce que nos yeux sont séparés d’environ 7cm, chaque œil voit une image légèrement différente en regardant un objet. Lorsque les images individuelles vues par chaque œil atteignent le cortex visuel, le cerveau rassemble ces images et interprète les informations concernant la troisième dimension. D’autres indices aident le cerveau à traiter la perception de la profondeur : perspective, ombrage, couleur, taille relative, etc.

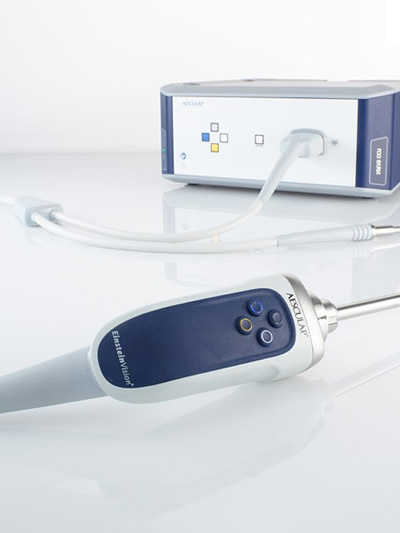

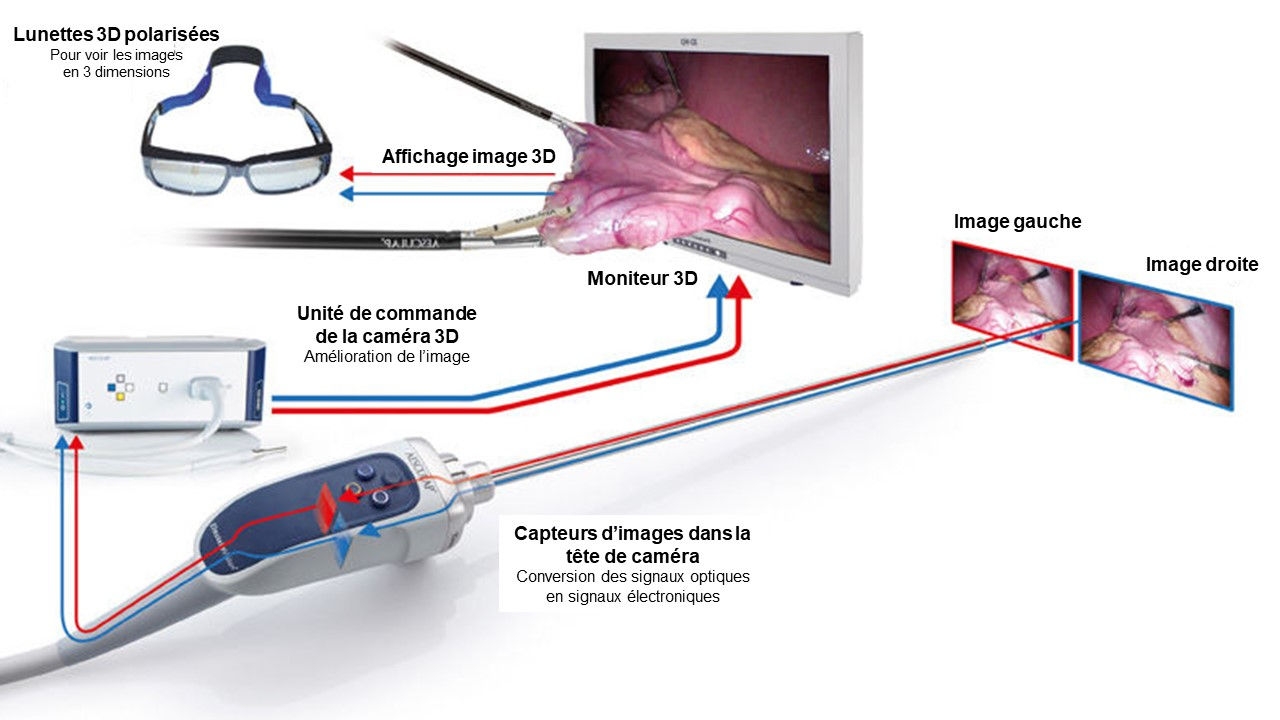

Le système de caméra Aesculap EinsteinVision^® 3.0 utilise les caractéristiques de la perception humaine pour créer une image 3D. Pendant l’opération, deux capteurs Full HD dans la tête de caméra capturent deux images à partir d’un point de vue différent, simulant ainsi les différentes perspectives de l'œil gauche et de l'œil droit. Ces images sont traitées et affichées sur un écran 3D, qui fournit des images 3D nettes et lumineuses. L’observateur doit porter des lunettes 3D pour créer l’illusion de profondeur spatiale. Ces signaux doivent atteindre le cerveau simultanément, mais par des canaux séparés, ce qui est rendu possible par l’utilisation de lunettes 3D.

Quelle est la différence entre les lunettes 3D actives et passives ?

Les verres 3D peuvent être divisés en deux technologies principales, les verres actifs (obturateurs) et les verres passifs (polarisés). Ces deux techniques différentes envoient deux demi-images stéréoscopiques à chaque œil séparément au cerveau.

En fait, les lunettes passives 3D doivent être polarisées circulairement car ce n’est qu’alors que l’observateur peut incliner la tête d’un côté à l’autre sans affecter le contraste et la luminosité de l’image 3D.

Étant donné que les lunettes 3D polarisées n’ont pas besoin de batteries pour créer l’illusion d’une image 3D et qu’il est possible de basculer entre l’image en direct 2D et 3D sur l’écran du moniteur, elles sont aujourd’hui la technologie de prédilection en matière de visualisation 3D médicale.

Quel est le procédé de stérilisation approprié pour les composants visuels 3D ?

La stérilisation d'un système de caméra se réalise par autoclavage. Cela inclut généralement l’endoscope et parfois aussi la tête de caméra si elle n’est pas recouverte d’une housse stérile. Inconvénient : la contrainte thermique sur le produit due à une température élevée (134 °C). Cela entraîne souvent une réduction de la durée de vie du produit et une augmentation des coûts d’investissement, car des têtes de caméra supplémentaires doivent être achetées. Autre inconvénient : en raison de la durée du processus d’autoclavage requis, un hôpital a généralement besoin de plusieurs têtes de caméra pour exécuter la routine quotidienne du bloc opératoire. Cela augmente les coûts d’investissement.

Intérêts pour les clients

• Le processus – aucun changement dans la pratique existante
• La tête de caméra reste dans le bloc opératoire et est toujours prête à l’emploi

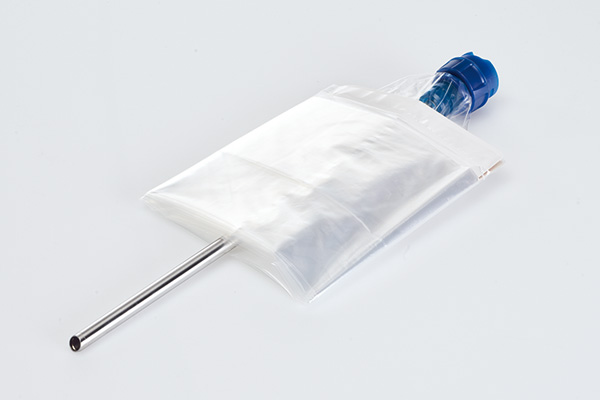

• La qualité – la lentille en verre saphyr à l’extrémité distale de la gaine stérile offre une vue dégagée du site opératoire
• Le patient – la gaine stérile ne contient pas de latex
• Le budget – avec 2 caméras (0°, 30°), la majorité des procédures peuvent être effectuées

Caméras à puce par rapport aux caméras 3D conventionnelles – quelle est la différence ?

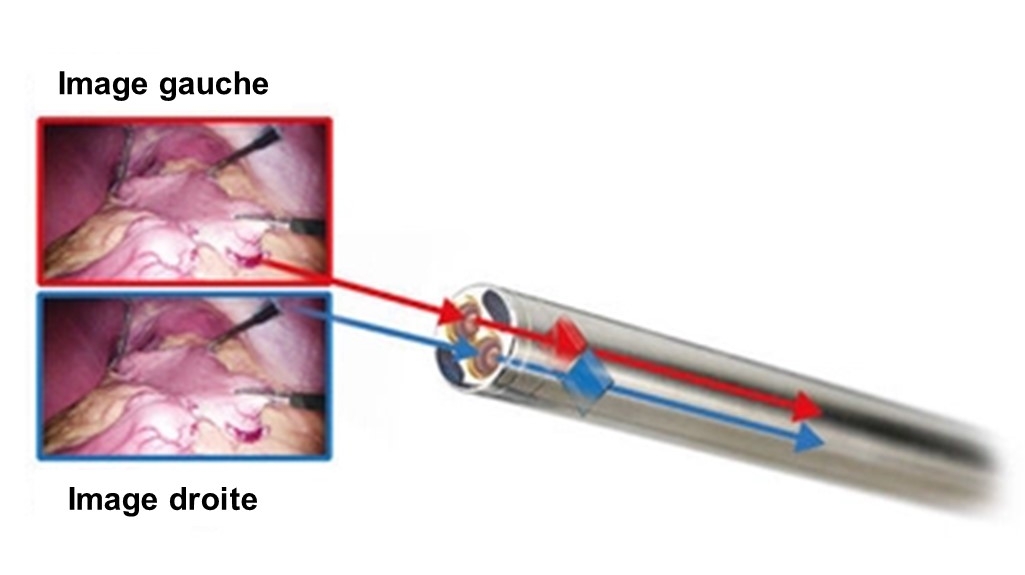

Systèmes de caméra 3D à puces - Deux capteurs d’image sont montés directement à l’intérieur de l’embout distal de l’endoscope. L’image générée dans l’objectif distal est dirigée sur les deux capteurs d’image, convertit les signaux optiques en signaux électriques et les transmet à la tête de caméra 3D par le biais de câbles. De là, les signaux stéréoscopiques sont transmis à l’unité de commande de la caméra et ensuite au moniteur 3D où ils sont affichés sous forme stéréo passive avec différents angles de polarisation à gauche et à droite. Les lunettes 3D passives donnent à l’observateur l’impression d’une image tridimensionnelle.

En raison de sa nature technologique, le système de caméra Chip-on-the Tip ne fournit qu’une profondeur de champ limitée, ce qui entraîne généralement une impression 3D moins impressionnante.

Les capteurs plus petits ont une taille de pixel réduite, ce qui entraîne généralement un niveau plus élevé de bruit d’image perturbateur. Il est donc avantageux d’avoir des capteurs plus grands dans la caméra.

Les principales différences par rapport au système à puces sont :

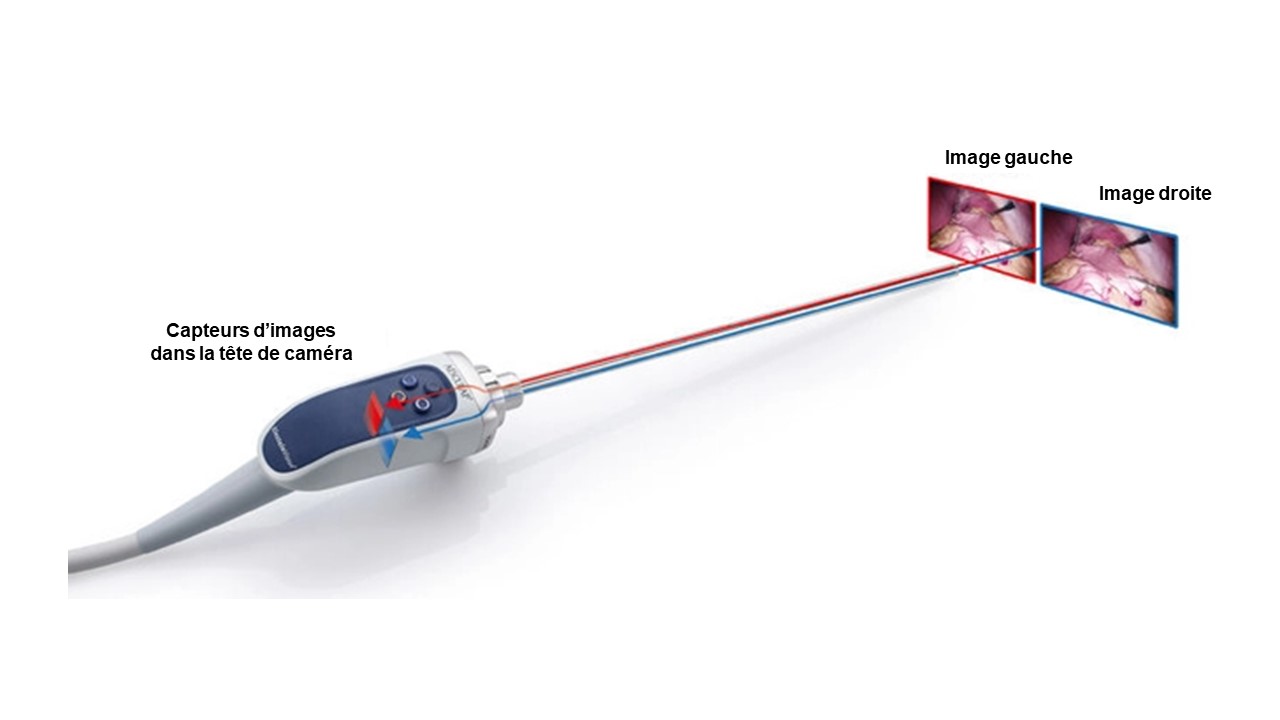

• Les deux capteurs d’image placés dans la tête de caméra sont nettement plus grands. Ceci est très avantageux pour un faible bruit d’image.
• La zone de focalisation est généralement plus large.
• La résolution d’image fournit une résolution Full HD native (1080 lignes de résolution horizontale). Par conséquent, un processus d’extrapolation n’est pas nécessaire, car la résolution est complète.
• Le poids supplémentaire du système d’objectifs à tige et des objectifs est négligeable par rapport au poids total de la tête de caméra.
